การออกแบบโดยใช้แผ่นกันซึมคอมโพสิต: มุมแรงเสียดทานที่ผิวสัมผัสและการพิจารณาเสถียรภาพของลาดชัน

บทนำ: ความท้าทายทางวิศวกรรมของความลาดชันที่มีเส้นเรียงราย

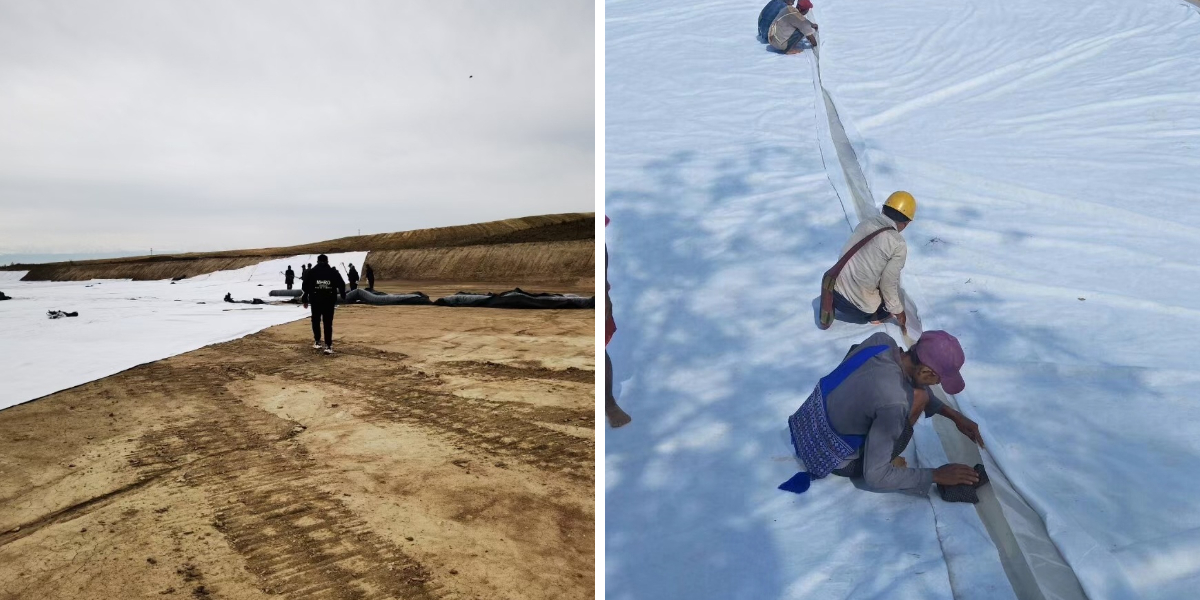

ในวิศวกรรมธรณีเทคนิคในปัจจุบัน ปฏิสัมพันธ์ระหว่างการป้องกันการซึมและสมดุลโครงสร้างก่อให้เกิดความท้าทายอย่างต่อเนื่อง โดยเฉพาะอย่างยิ่งในโครงการที่ต้องการระบบแผ่นเยื่อกันซึมแบบผสมสำหรับโครงการชลประทาน ซึ่งต้องมีการวิเคราะห์อย่างเข้มงวดทั้งในด้านการป้องกันการซึมและการรักษาความสมบูรณ์ของลาดชัน แผ่นเยื่อกันซึมแบบผสมได้กลายเป็นทางเลือกที่ได้รับความนิยมสำหรับโครงสร้างพื้นฐานทางไฮดรอลิก บ่อฝังกลบ และการบุคลองน้ำ เนื่องจากเป็นการผสมผสานคุณสมบัติการซึมผ่านต่ำของวัสดุพอลิเมอร์เข้ากับความแข็งแรงของวัสดุใยสังเคราะห์ อย่างไรก็ตาม ลักษณะเฉพาะของโครงสร้างหลายชั้นเหล่านี้ทำให้เกิดระนาบการลื่นไถลที่อาจเกิดขึ้นได้ที่รอยต่อระหว่างวัสดุที่แตกต่างกัน เมื่อแผ่นเมมเบรนใยสังเคราะห์ที่ไม่สามารถซึมผ่านได้ถูกวางไว้ตรงข้ามกับดิน วัสดุผสมระบายน้ำ หรือชั้นป้องกัน แรงเสียดทานที่ผิวสัมผัสจะกลายเป็นพารามิเตอร์สำคัญที่กำหนดว่าโครงสร้างจะทำงานได้ตามที่คาดหวังหรือไม่ หรือจะเกิดการพังทลายอย่างรุนแรง บทความนี้จะสำรวจความสัมพันธ์ที่สำคัญระหว่างแรงเฉือนที่ผิวสัมผัสและความเสถียรของลาดชัน โดยนำเสนอข้อมูลเชิงลึกที่สมจริงแก่วิศวกรเพื่อการออกแบบที่แข็งแรงทนทาน

ทำความเข้าใจแรงเสียดทานที่พื้นผิวสัมผัสในระบบแผ่นกันซึมคอมโพสิต
มุมแรงเสียดทานที่ผิวสัมผัสคืออะไร?

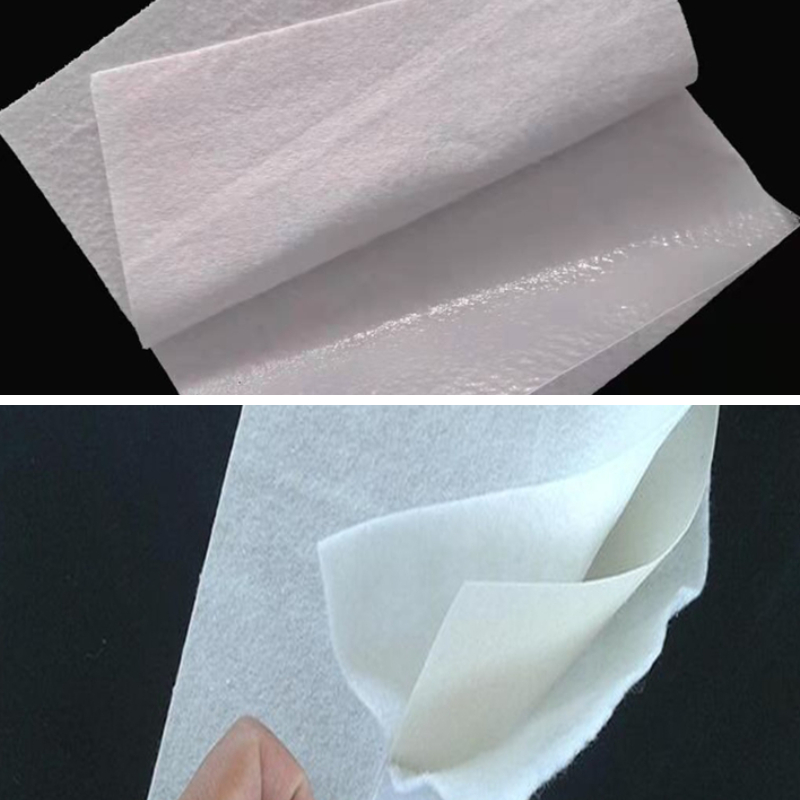

ค่าสัมประสิทธิ์แรงเสียดทานที่ผิวสัมผัส (δ) เป็นตัววัดแรงเฉือนที่เกิดขึ้นระหว่างวัสดุสองชนิดภายใต้ภาระปกติที่กำหนด แตกต่างจากค่าสัมประสิทธิ์แรงเสียดทานภายในของดิน ซึ่งอธิบายถึงปฏิสัมพันธ์ระหว่างอนุภาค ค่าสัมประสิทธิ์แรงเสียดทานที่ผิวสัมผัสจะควบคุมพฤติกรรมที่ขอบเขต เช่น ระหว่างแผ่นใยสังเคราะห์และแผ่นเมมเบรนกันซึม ระหว่างแผ่นเมมเบรนกันซึมและวัสดุคอมโพสิตระบายน้ำ หรือระหว่างวัสดุสังเคราะห์และดินด้านล่าง ในชุดประกอบเมมเบรนกันซึมแบบคอมโพสิต ไม่ว่าจะเป็นแบบ "วัสดุหนึ่งแผ่นฟิล์มหนึ่งชั้น" หรือ "ผ้าสองชนิดฟิล์มหนึ่งชั้น" ผิวสัมผัสระหว่างแกนโพลีเมอร์เรียบหรือมีพื้นผิวขรุขระกับแผ่นใยสังเคราะห์ที่ยึดติด จะสร้างพื้นผิวการแตกหักที่เป็นไปได้มากกว่าหนึ่งพื้นผิว ค่าสัมประสิทธิ์แรงเสียดทานที่จุดเชื่อมต่อเหล่านี้จะกำหนดว่าความเครียดสามารถถ่ายโอนผ่านผิวสัมผัสได้มากน้อยเพียงใดก่อนที่การเคลื่อนที่สัมพัทธ์จะเริ่มต้นขึ้น

ปัจจัยที่มีอิทธิพลต่อพฤติกรรมของแรงเสียดทาน
ตัวแปรหลายอย่างส่งผลกระทบอย่างมากต่อค่าแรงเสียดทานที่วัดได้:
ลักษณะพื้นผิว:แผ่นกันซึมที่มีพื้นผิวขรุขระสามารถสร้างมุมแรงเสียดทานได้มากกว่า 30 ระดับ เมื่อเทียบกับแผ่นใยสังเคราะห์แบบไม่ทอ ในขณะที่พื้นผิวเรียบอาจให้มุมแรงเสียดทานได้ต่ำเพียง 10-15 ระดับเท่านั้น ลักษณะคล้ายตีนตุ๊กแกของพื้นผิวขรุขระจะช่วยเพิ่มการยึดเกาะทางกล
ความเครียดปกติ:แรงเสียดทานที่ผิวสัมผัสขึ้นอยู่กับความเค้น การทดสอบที่ความเค้นต่ำในชีวิตประจำวัน (ซึ่งเป็นตัวแทนของดินถมตื้น) มักแสดงพฤติกรรมพิเศษที่แตกต่างจากสถานการณ์ที่มีความเค้นสูงซึ่งเป็นมาตรฐานของดินถมลึก
สถานะความชุ่มชื้น:การจุ่มลงในน้ำสามารถลดแรงเสียดทานได้อย่างมากเนื่องจากการหล่อลื่น การศึกษาต่างๆ เผยให้เห็นว่าแรงเฉือนลดลงอย่างมากภายใต้สภาวะชื้น ซึ่งเป็นข้อพิจารณาที่สำคัญสำหรับคลองและอ่างเก็บน้ำที่ใช้เยื่อใยสังเคราะห์กันน้ำอย่างสมบูรณ์
ความสมบูรณ์ของวัสดุผสมทางธรณีวิทยา:ในวัสดุคอมโพสิตระบายน้ำ การยึดเกาะระหว่างชั้นของแกนตาข่ายและแผ่นใยสังเคราะห์ที่ยึดติดกันอาจเป็น "จุดอ่อน" หากการยึดเกาะไม่ดี อาจเกิดการแยกตัวภายในได้ โดยมุมเสียดทานจะลดลงเหลือประมาณ 18 องศา ซึ่งเทียบเท่ากับปัญหาข้อจำกัดด้านความปลอดภัยสำหรับความลาดชัน 3:1

วิทยาศาสตร์ของการทดสอบความแข็งแรงเฉือนของพื้นผิวสัมผัส
ระเบียบวิธีเฉือนโดยตรงขนาดใหญ่
ค่ารูปแบบที่เชื่อถือได้ไม่สามารถอนุมานได้จากบันทึกในตารางเพียงอย่างเดียว การตรวจสอบเฉพาะโครงการจึงเป็นสิ่งสำคัญ การทดสอบแรงเฉือนโดยตรงขนาดใหญ่ ซึ่งดำเนินการตามข้อกำหนด เช่น ASTM D5321 ยังคงเป็นมาตรฐานขององค์กร ตัวอย่างจะถูกติดตั้งในกล่องแรงเฉือน รับน้ำหนักคงที่ตามที่ผู้เชี่ยวชาญกำหนด และวัดความแข็งแรงของแรงเฉือนสูงสุดและแรงเฉือนคงเหลือ สำหรับการติดตั้งแผ่นกันซึมคอมโพสิตในโครงการชลประทาน การทดสอบต้องจำลองสภาพความชื้นในพื้นที่ ทั้งแบบแห้งและแบบจมน้ำ เนื่องจากน้ำซึมเข้าไปตามรอยต่อเป็นสาเหตุสำคัญที่ทำให้เกิดความเสียหาย
การตีความความแข็งแรงสูงสุดเทียบกับความแข็งแรงคงเหลือ
วิศวกรต้องแยกแยะความแตกต่างระหว่างแรงสูงสุด (แรงต้านสูงสุดก่อนการเลื่อน) และแรงคงเหลือ (แรงต้านคงที่ที่คงอยู่เมื่อมีการเคลื่อนตัวอย่างมาก) สำหรับการวิเคราะห์เสถียรภาพของลาด โดยเฉพาะในพื้นที่ที่มีแผ่นดินไหวหรือพื้นที่ที่อาจเกิดการพังทลายได้ การพึ่งพาค่าความสูงเพียงอย่างเดียวอาจไม่ปลอดภัยอย่างอันตราย บางพื้นผิว โดยเฉพาะอย่างยิ่งพื้นผิวที่เกี่ยวข้องกับแผ่นเยื่อกันซึมที่สะอาดหรือแผ่นใยสังเคราะห์ที่ปนเปื้อน จะแสดงพฤติกรรมเปราะบางด้วยการเคลื่อนตัวเพียงเล็กน้อยก่อนที่จะถึงข้อกำหนดแรงคงเหลือ มุมเสียดทานคงเหลือ ซึ่งโดยปกติจะต่ำกว่าค่าสูงสุดอย่างมาก จะควบคุมสมดุลในระยะยาวหลังจากเกิดการเคลื่อนตัวเบื้องต้น

การวิเคราะห์เสถียรภาพของลาด: การบูรณาการพารามิเตอร์ส่วนต่อประสาน
วิธีการสมดุลจำกัดสำหรับระบบวัสดุสังเคราะห์ทางธรณี
กลยุทธ์การปรับสมดุลความลาดชันแบบดั้งเดิม (เช่น Bishop, Janbu, Spencer) ถูกปรับแต่งสำหรับโครงสร้างทางธรณีสังเคราะห์โดยการจำลองส่วนต่อประสานเป็นพื้นผิวการเลื่อนแบบแยกส่วนที่มีมุมแรงเสียดทานที่กำหนดไว้ การประเมินควรพิจารณาเส้นทางการล้มเหลวที่เป็นไปได้สองสามเส้นทาง ได้แก่ เหนือแผ่นเยื่อกันซึม ใต้แผ่นเยื่อกันซึม หรือภายในส่วนประกอบทางธรณี ในโครงสร้างคลุมหลุมฝังกลบหรือแผ่นรองคลองที่ประกอบด้วยแผ่นเยื่อกันซึมคอมโพสิต ส่วนต่อประสานที่จำเป็นนั้นไม่ได้ชัดเจนเสมอไป บันทึกการล้มเหลวในอดีตแสดงให้เห็นว่าส่วนต่อประสานระหว่างผ้าใยสังเคราะห์และตาข่ายใยสังเคราะห์ภายในวัสดุผสมทางธรณีสำหรับการระบายน้ำเป็นเส้นทางการล้มเหลวที่พบบ่อยที่สุดในโครงสร้างคลุมหลุมฝังกลบในสหรัฐอเมริกา
เกณฑ์ความชัน 3:1
ความลาดชัน 3H:1V (ประมาณ 18.4 องศา) ถือเป็นเกณฑ์ที่สมจริงในการออกแบบวัสดุสังเคราะห์ทางธรณีวิทยา เมื่อมุมแรงเสียดทานที่ผิวสัมผัสเข้าใกล้ค่านี้ ปัญหาเรื่องความปลอดภัยก็จะเข้าใกล้ค่าหนึ่งมากขึ้น แผ่นเยื่อกันซึมแบบมีพื้นผิวขรุขระมักถูกออกแบบให้เหมาะสมกับความลาดชัน 3:1 เพื่อให้แน่ใจว่าแรงเสียดทานด้านล่าง (เช่น แผ่นเยื่อกันซึมกับแผ่น GCL หรือดิน) มากกว่าแรงเสียดทานด้านบน (ดินปกคลุมกับแผ่นเยื่อกันซึม) ซึ่งจะช่วยป้องกันการสะสมของแรงดึงในแผ่นเยื่อ สำหรับความลาดชันที่สูงชันกว่า อาจจำเป็นต้องเสริมด้วยแผ่นตาข่ายทางธรณีวิทยาหรือการยึดด้วยกลไกเพิ่มเติม
ตัวอย่างกรณีศึกษา: การฟื้นฟูคลองชลประทาน
ลองพิจารณาระบบแผ่นกันซึมแบบผสม (Composite Geomembrane) แบบดั้งเดิมสำหรับโครงการชลประทาน ที่ติดตั้งบนคลองส่งน้ำที่มีความลาดเอียง 2.5H:1V พื้นที่ผสมประกอบด้วยชั้นใยสังเคราะห์ไม่ทอ (nonwoven geotextile) เป็นชั้นป้องกันอยู่เหนือแผ่นกันซึม โดยมีดินปกคลุมเพื่อป้องกันรังสียูวี การทดสอบแรงเฉือนโดยตรงของวัสดุจริงเผยให้เห็นว่า:
รอยต่อ A (ดินปกคลุมถึงแผ่นใยสังเคราะห์): δ = 28°
ส่วนต่อประสาน B (แผ่นใยสังเคราะห์กับแผ่นเมมเบรน): δ = 24° (พื้นผิวขรุขระ)
รอยต่อ C (แผ่นกันซึมกับชั้นดินรองพื้น): δ = 26°
ส่วนต่อประสานที่ขาดไม่ได้คือส่วนต่อประสาน B ที่มุม 24° ซึ่งให้ความปลอดภัยประมาณ 1.3 ในการต้านทานการเลื่อน หากคลองต้องเผชิญกับสภาวะการลดระดับน้ำอย่างรวดเร็ว การลดแรงดันที่เป็นประโยชน์อาจต้องลดค่าใช้จ่ายนี้ลงอีก ซึ่งจำเป็นต้องมีการเปลี่ยนแปลงแผน เช่น การทำขั้นบันไดหรือการยึดตรึง

การออกแบบเพื่อความเสถียร: คำแนะนำเชิงปฏิบัติ
กลยุทธ์การเลือกวัสดุ
การเลือกใช้แผ่นเมมเบรนคอมโพสิตที่สวยงามนั้น จำเป็นต้องเลือกพื้นผิวที่เข้ากับข้อกำหนดของชั้นดินรองพื้นและวัสดุที่ใช้ปูทับ การทำพื้นผิวแบบสองด้านจะช่วยเพิ่มแรงเสียดทานระหว่างพื้นผิว แต่ก็อาจทำให้การเชื่อมซับซ้อนขึ้นและมีต้นทุนสูงขึ้น สำหรับการใช้งานที่แผ่นเมมเบรนใยสังเคราะห์กันน้ำถูกเปิดเผยโดยตรง (เช่น แผ่นรองพื้นชั่วคราว) การป้องกันรังสียูวีและความต้านทานต่อการเจาะทะลุที่ดีกว่าจะกลายเป็นสิ่งสำคัญมากขึ้น

การประกันคุณภาพการก่อสร้าง (CQA)
ค่าแรงเสียดทานระหว่างพื้นผิวที่กำหนดในห้องปฏิบัติการนั้น จะถูกต้องก็ต่อเมื่อหน่วยงานที่เกี่ยวข้องทำการจำลองเงื่อนไขการทดสอบอย่างถูกต้องเท่านั้น ประเด็นสำคัญที่ควรพิจารณา ได้แก่:
การบดอัดแบบชั้นล่าง: ชั้นดินรองพื้นหลวมหรืออ่อนตัวจะลดการกระจายแรงกดตามปกติ
ความใกล้ชิดทางกาย:รอยยับหรือผ้าปูที่นอนที่ไม่เรียบร้อยจะขัดขวางการสัมผัสระหว่างพื้นผิวอย่างเต็มที่
การปนเปื้อน:ฝุ่นละออง ตะกอน หรืออนุภาคจากการพัฒนาพื้นผิวบริเวณรอยต่อ สามารถลดมุมแรงเสียดทานได้หลายขั้นตอน
ความสมบูรณ์ของตะเข็บ:ส่วนที่ซ้อนทับและรอยต่อในผ้าคอมโพสิตไม่ควรสร้างระนาบการลื่นไถลที่เฉพาะเจาะจงอีกต่อไป

การสร้างแบบจำลองเชิงตัวเลขสำหรับรูปทรงเรขาคณิตที่ซับซ้อน
ในขณะที่การจำกัดสมดุลช่วยให้สามารถประมาณค่าการป้องกันได้ การสร้างแบบจำลองเชิงตัวเลข (เช่น FLAC, PLAXIS) สามารถจับภาพพฤติกรรมการอ่อนตัวของความเครียดและกลไกความล้มเหลวที่สำคัญได้ อุปกรณ์เหล่านี้มีคุณค่าเป็นพิเศษเมื่อ:
ชั้นวัสดุสังเคราะห์ทางธรณีวิทยาหลายชั้นมีปฏิสัมพันธ์กัน
อินเทอร์เฟซแสดงให้เห็นถึงการตอบสนองความเค้น-การเคลื่อนที่แบบไม่เชิงเส้น
มีการคาดการณ์ถึงมวลแผ่นดินไหวหรือมวลพลวัต

สรุป: เส้นทางสู่การออกแบบวัสดุสังเคราะห์ทางธรณีวิทยาที่ทนทาน
การออกแบบโดยใช้แผ่นเยื่อกันซึมแบบคอมโพสิตจำเป็นต้องมีความเข้าใจอย่างรอบด้านเกี่ยวกับกลไกของพื้นผิวสัมผัส มุมมองด้านแรงเสียดทานไม่ได้เป็นเพียงคุณสมบัติของวัสดุเท่านั้น แต่เป็นคุณลักษณะเชิงกลไกที่ได้รับอิทธิพลจากความเค้นปกติ ความชื้น ลักษณะพื้นผิว และความสมบูรณ์ของส่วนประกอบที่ยึดติดกัน สำหรับโครงสร้างพื้นฐานที่สำคัญ ไม่ว่าจะเป็นฝาปิดหลุมฝังกลบ แผ่นรองอ่างเก็บน้ำ หรือคลองชลประทานที่บุด้วยแผ่นเยื่อกันซึมแบบคอมโพสิต การลงทุนในการทดสอบแรงเฉือนของพื้นผิวสัมผัสอย่างครบถ้วนนั้นคุ้มค่า เนื่องจากผลกระทบที่ร้ายแรงจากการพังทลายของลาดชัน

เมื่อองค์กรมุ่งสู่ระเบียบวิธีออกแบบที่ทันสมัยยิ่งขึ้น การบูรณาการข้อมูลการตรวจสอบเฉพาะพื้นที่ การสร้างแบบจำลองเชิงตัวเลขที่ใช้งานได้จริง และการรับประกันคุณภาพการพัฒนาอย่างเข้มงวด จะกำหนดโครงการที่ประสบความสำเร็จ แผ่นเมมเบรนกันซึมแบบผสม เมื่อได้รับการออกแบบและติดตั้งอย่างถูกต้อง จะให้ประสิทธิภาพที่โดดเด่น อย่างไรก็ตาม ประสิทธิภาพนั้นขึ้นอยู่กับความสามารถของวิศวกรในการกำหนดรูปแบบและเพิ่มประสิทธิภาพของแต่ละส่วนเชื่อมต่อภายในระบบ โดยการให้ความสำคัญกับการเปรียบเทียบแรงเสียดทานและการวิเคราะห์ความคงตัวของความลาดชัน เรามั่นใจได้ว่าวัสดุพิเศษเหล่านี้จะทำตามคำมั่นสัญญาในการกักเก็บที่ทนทานและเชื่อถือได้

สำหรับวิศวกรที่ต้องการเพิ่มพูนความเข้าใจ การเข้าร่วมอบรมกับห้องปฏิบัติการตรวจสอบวัสดุธรณีสังเคราะห์ที่ได้รับอนุญาต และการศึกษาข้อร้องเรียนจากบริษัทต่างๆ เช่น สมาคมธรณีสังเคราะห์นานาชาติ จะช่วยเตรียมความพร้อมได้เป็นอย่างดี เส้นทางสู่ความสมดุลนั้นปูด้วยข้อมูล และในโลกของธรณีสังเคราะห์ ข้อมูลเริ่มต้นที่จุดเชื่อมต่อ
